Автоматическая конденсаторная установка компенсации реактивной мощности АКУ-КРМ основные компоненты

20.09.2016

      Автоматическая конденсаторная установка компенсации реактивной мощности АКУ-КРМ-0,4-...-У3 (в дальнейшем – установка) предназначена для автома­тиче­ского регули­рования коэффициента мощности в симметричных распределительных сетях трех­фазного переменного тока частотой 50 Гц напряжением 400В. Применение установки позволяет повысить качество электроэнергии непосредственно в сетях предприятия, снизить общие расходы на электроэнергию, уменьшить нагрузку элементов распределительной сети, увеличить их срок службы. Применяемые электронные контроллеры (регуляторы), управляемые микропроцессором, обеспечивают соблюдение требуемого коэффициента мощности с большой точностью и в широком диапазоне компенсируемой реактивной мощности.

      Установка рассчитана на эксплуатацию в закрытом производственном помещении при нормальных условиях эксплуатации, в районах с умеренным климатом:

  • температура окружающего воздуха от -10°С до +45°С;
  • высота над уровнем моря – не более 1000 м;
  • окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию;
  • тип атмосферы – II ГОСТ 15150.

Режим работы установки – продолжительный.

      По конструктивному исполнению АКУ-КРМ выполнена на базе шкафа электро­тех­нического с метал­лической рамой (монтажной панелью), внутри которого размещаются конденса­торы, контакторы, а также держатели предохранителей (предохранительные разъединители) с предохранителями. На ли­цевой панели шкафа размещаются цифровой регулятор коэффициента мощно­сти и световая индикация.

     Состав установки  приведен в табл.1

 Таблица 1

НаименованиеОписаниеТорговая марка /Производитель/
1Металлическая конструкция

IP31

IP40

IP54

IP66

Куб-Ураина

Элетон

ELDON

Элекон

ETI

Sabaj

ШКАФ

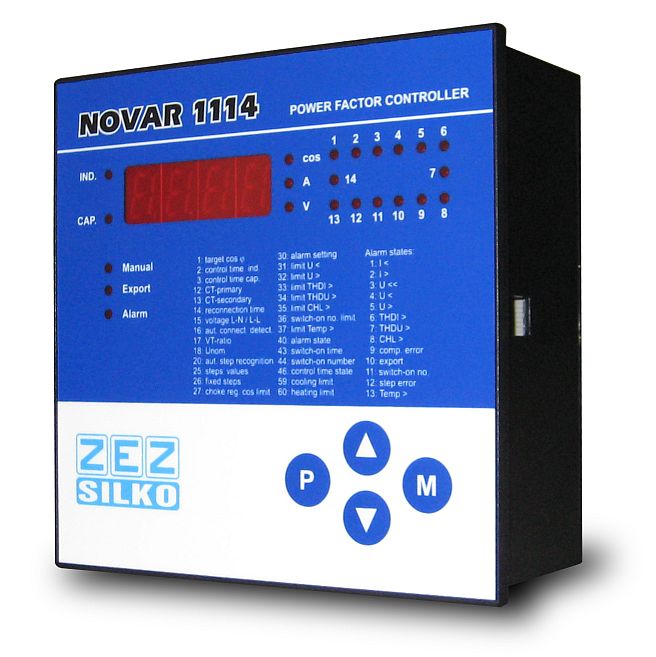

2Регулятор реактивной мощности

Novar

DCRL

FCR, GCR

PFC

KMB NOVAR

Lovato Electric

BMR

ETI

Circutor

Electronicon

CHINT

Novar1114

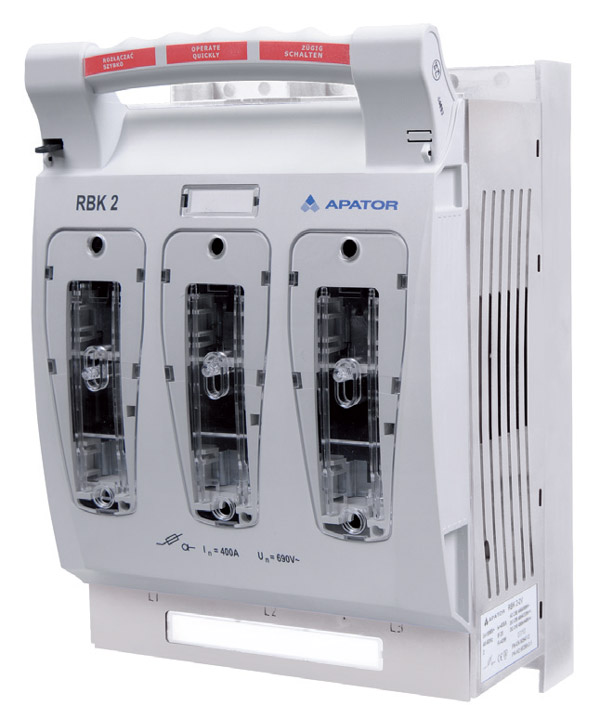

3Вводной выключатель нагрузки (предохранительный разъединитель)

ВР

RBK

HVL

Quadron

LTL

Коренево

Apator

ETI

Wohner

Jean Muller

CHINT

rbk-2

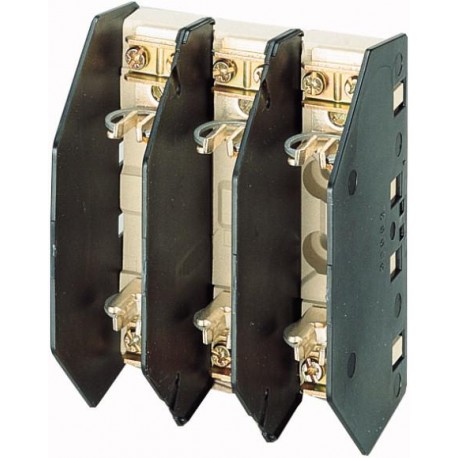

4Аппараты защиты ступеней (держатели предохранителей/предохранительные разъединители)

PK, PLNV

PBD

ETI

Apator

CHINT

Italweber

nh-fuse

5Аппараты защиты цепей управления, сигнализации, индикации (держатели цилиндрических предохранителей)

ETI

Wohner

CHINT

Lovato Electric

6Аппараты защиты цепей управления, сигнализации, индикации (автоматические выключатели)

NOARK

АСКОУКРЕМ

CHINT

noark

7Контакторы для конденсаторов

Ex9CC

CNNK

CJ19

K3

MC

BFK

NOARK

RADE KONCHAR

CHINT

Benedict

LS

Lovato Electric

КОНТАТОРЫ ДЛЯ КОМПЕНСАЦИИ

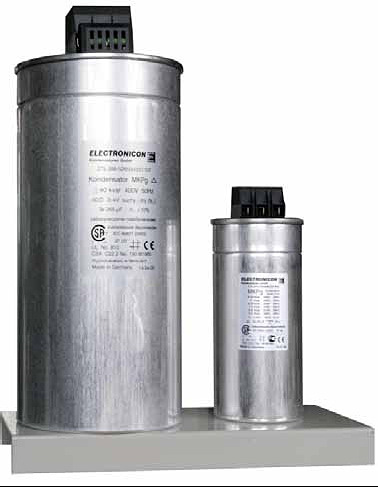

8Конденсаторные батареи

Electronicon

RTR

ZEZ Silko

CHINT

ETI

Ducati Energia

банка конденсаторная

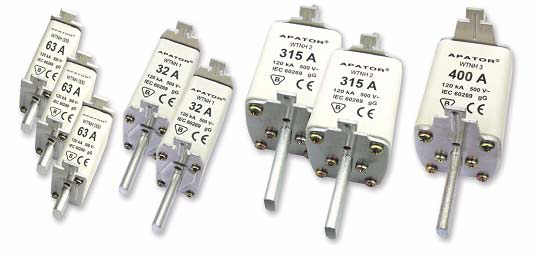

9Предохранители для защиты установкиNH (NF) gG 00...3

ETI

Apator

CHINT

Italweber

nh00

10Предохранители для защиты ступенейNH (NF) gG 000/00, 14x51, 22x58

ETI

Apator

CHINT

Italweber

nh00

11Предохранители для защиты вспомогательных цепей10х38, 14x51, 22x58 gG

ETI

CHINT

Italweber

12Аппараты системы охлаждения

Sunon

Eldon

Alfa Electric

13Приборы сигнализации, индикации

NOARK

CHINT

АСКОУКРЕМ



Мы произведем расчет и сборку АКУ-КРМ согласно Ваших предпочтений.
