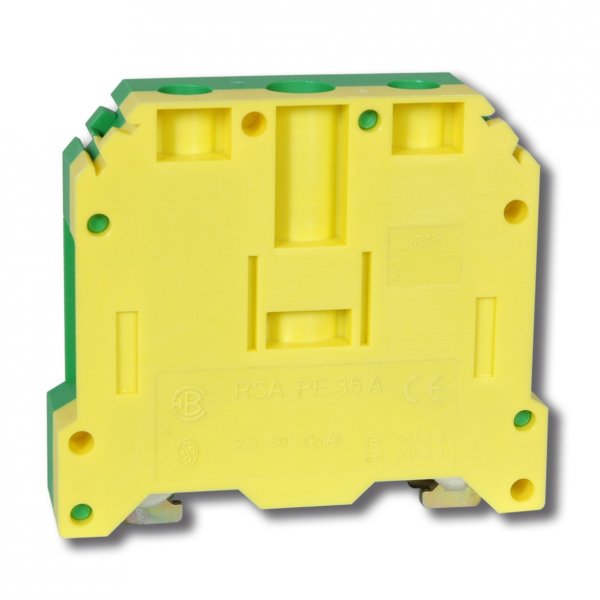

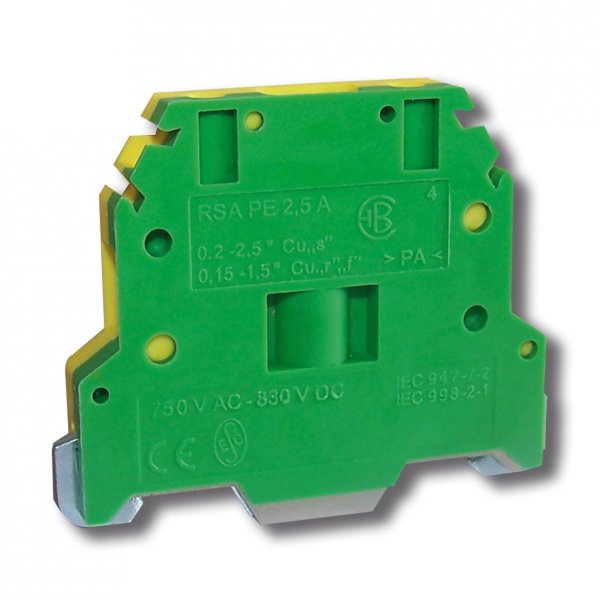

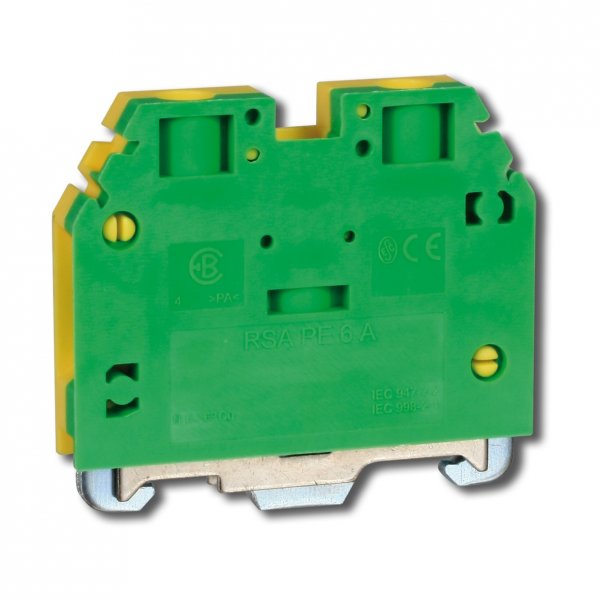

Клеммы винтовые для заземления серии RSA PE желто-зеленые производсва завода ELEKTRO (Чехия)

12.09.2016

Применение. Клеммы винтовые для заземления серии RSA PE желто-зеленые предназначены для подсоединения защитных проводников в системах TN-C, TN-S. Конструктивно в них предусмотрено проводящее соединение защитного проводника к рейке DIN TS 35 х 7,5 и TS 35 х 15 из стали с гальванопокрытием ZnCr. Проводящее соединение надежно крепится посредством контакта при сборке согласно монтажным инструкциям, прилагаемым к изделию. Все типы клемм RSA PE имеют идентичный внешний вид (по длине и высоте) с базовыми типами клемм RSA.

Конструкция. Конструкция данных многоуровневых клемм напоминает конструкцию базовых версий клемм RSA. Диэлектрический корпус отличается от корпуса базовых версий и состоит из частей двух цветов (зеленого и желтого), придающих клеммам зелено-желтый внешний вид. Клемма упаковывается с двух сторон. Целостность обеих частей обеспечивается с помощью шпилек инновационного типа и специальных стопоров. Токопроводящее соединение к рейке DIN. Токопроводящее соединение к рейке DIN обеспечивается с помощью контактной губки, зажимаемой центральным винтом, расположенным между боковыми винтами для зажатия проводника. Поддерживающие рейки могут использоваться в качестве шины для функции PEN только в том случае, когда материалом рейки является Cu, а сечение проводника Cu составляет 10 мм2 и больше. Стальная рейка с гальваническим покрытием Zn и хромат-пассивированной поверхностью может использоваться только для функции РЕ.
